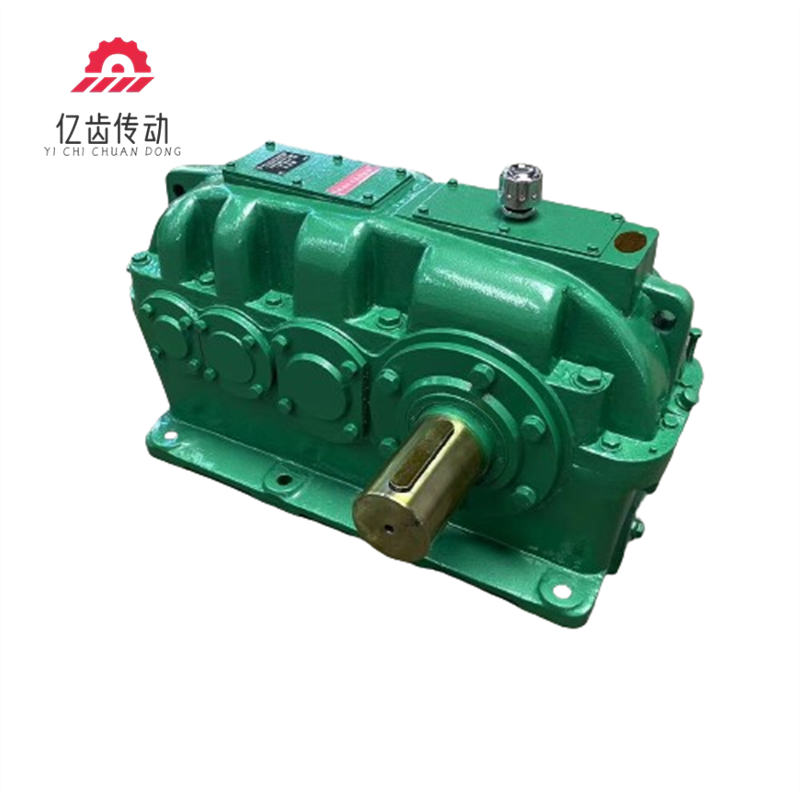

1. 磨齿工艺的作用
提高齿面硬度：硬齿面齿轮（HRC58-62）需磨齿以消除热处理变形。
修正齿形误差：淬火后齿轮易变形，磨齿可恢复精度（可达ISO 3-6级）。
降低表面粗糙度（Ra 0.4μm以下），减少传动噪音和磨损。
优化接触区：确保齿轮啮合平稳，承载能力提升30%以上。
2. 磨齿工艺流程
（1）粗加工
滚齿/插齿：初步成形齿轮齿廓（精度ISO 8-9级）。
热处理：渗碳淬火/感应淬火，提高齿面硬度（HRC58-62）。
（2）半精加工
硬车/刮削：去除淬火变形层，预留磨削余量（0.1-0.3mm）。
（3）精磨齿
成形磨齿（Form Grinding）：
使用成型砂轮直接磨出齿形，效率高，适合大批量生产。
缺点：砂轮修形复杂，灵活性低。
展成磨齿（Generating Grinding）：
砂轮与齿轮啮合运动，逐齿磨削（如Niles、Höfler机床）。
优点：精度高（可达ISO 3级），适用高精度减速机（如机器人关节）。
（4）后处理
去毛刺：抛光齿端面，防止应力集中。
检测：齿轮检测仪（如Klingelnberg）校验齿形、齿向、背隙。
3. 关键工艺参数
| 参数 | 要求 | 影响 |
|---|---|---|
| 磨削余量 | 0.1-0.3mm | 余量过大→效率低；过小→无法修正变形 |
| 砂轮粒度 | 80#-120#（粗磨）、150#-240#（精磨） | 粒度越细→表面质量越好，但效率降低 |
| 磨削速度 | 30-60m/s（CBN砂轮可达120m/s） | 速度过高→烧伤风险；过低→效率低 |
| 冷却方式 | 高压油雾冷却（避免热变形） | 干磨易导致齿面裂纹 |
4. 磨齿设备与刀具
（1）主流磨齿机床
高精度：
Klingelnberg（德国）：螺旋锥齿轮磨齿标杆。
Höfler（德国）：用于风电、航空航天齿轮。
经济型：
秦川机床（中国）：YK73系列成形磨齿机。
格里森（美国）：适用于大批量生产。
（2）砂轮选择
CBN（立方氮化硼）砂轮：
高硬度、耐高温，寿命长，适合淬硬钢齿轮。
刚玉砂轮：
成本低，但磨损快，用于软齿面或粗磨。
5. 磨齿常见问题与解决
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 齿面烧伤 | 磨削温度过高 | 优化冷却液压力、降低进给速度 |
| 齿形中凹 | 砂轮修形误差 | 修正砂轮轮廓或改用展成磨齿 |
| 表面裂纹 | 磨削应力过大 | 减少磨削深度，提高砂轮转速 |
| 齿向偏差 | 机床导轨或夹具松动 | 校准机床，检查装夹刚性 |
6. 磨齿 vs 其他精加工工艺
| 工艺 | 精度 | 成本 | 适用场景 |
|---|---|---|---|
| 磨齿 | ISO 3-6级 | 高 | 高精度硬齿面齿轮（机器人、风电） |
| 刮削 | ISO 7-8级 | 中 | 中载齿轮，替代部分磨齿需求 |
| 珩齿 | ISO 6-7级 | 较低 | 改善表面粗糙度，批量生产 |
| 硬车 | ISO 8级 | 低 | 预加工或低精度齿轮 |
7. 行业应用
机器人减速机（RV/谐波）：要求背隙≤1 arcmin，必须磨齿。
风电齿轮箱：大模数齿轮（模数>10）采用成形磨齿。
汽车变速箱：大批量生产常用珩齿+磨齿组合工艺。
总结
磨齿工艺是硬齿面减速机高精度、高可靠性的核心保障，需根据齿轮材质、负载、精度需求选择匹配的磨削方式和参数。对于重载、高速或精密传动场景（如机器人、航空航天），磨齿是不可替代的关键工序。
