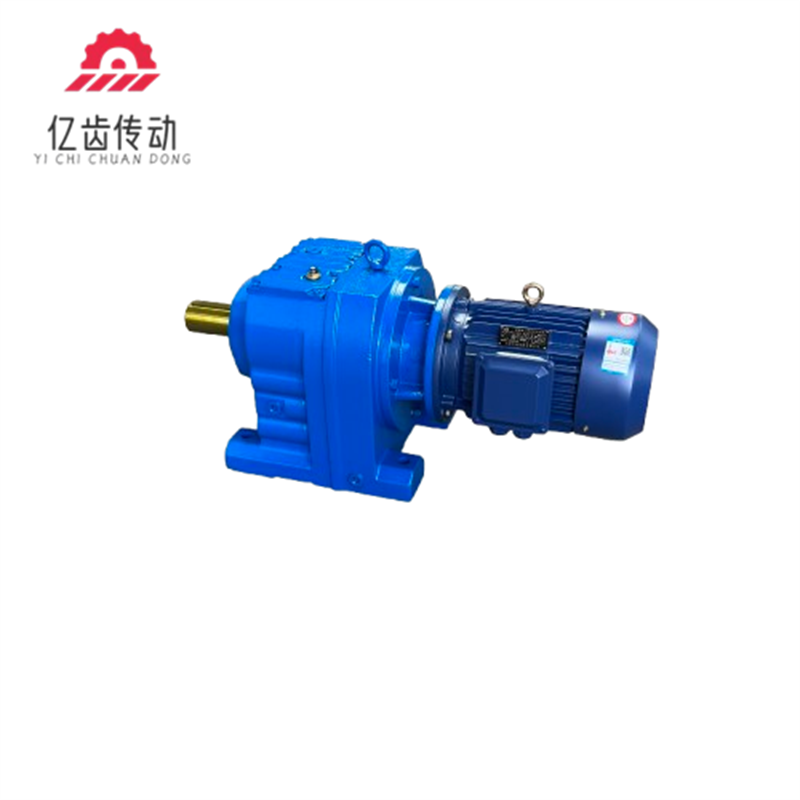

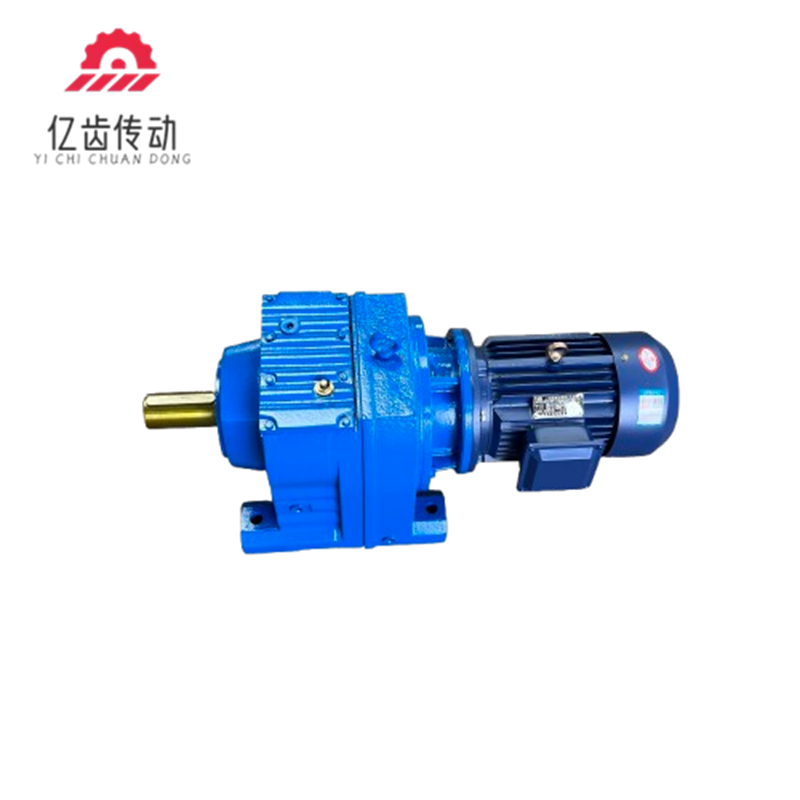

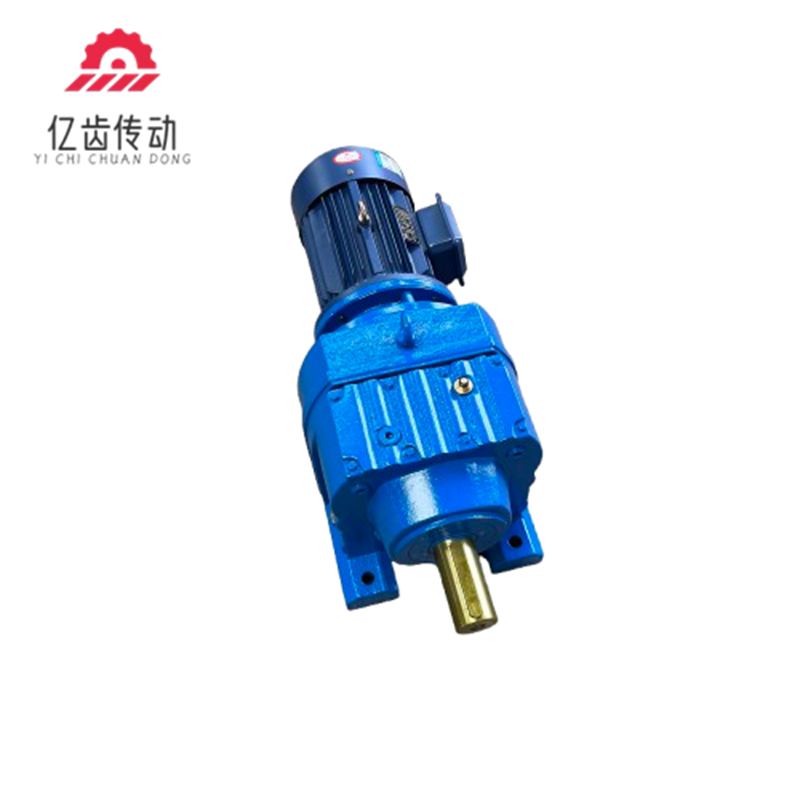

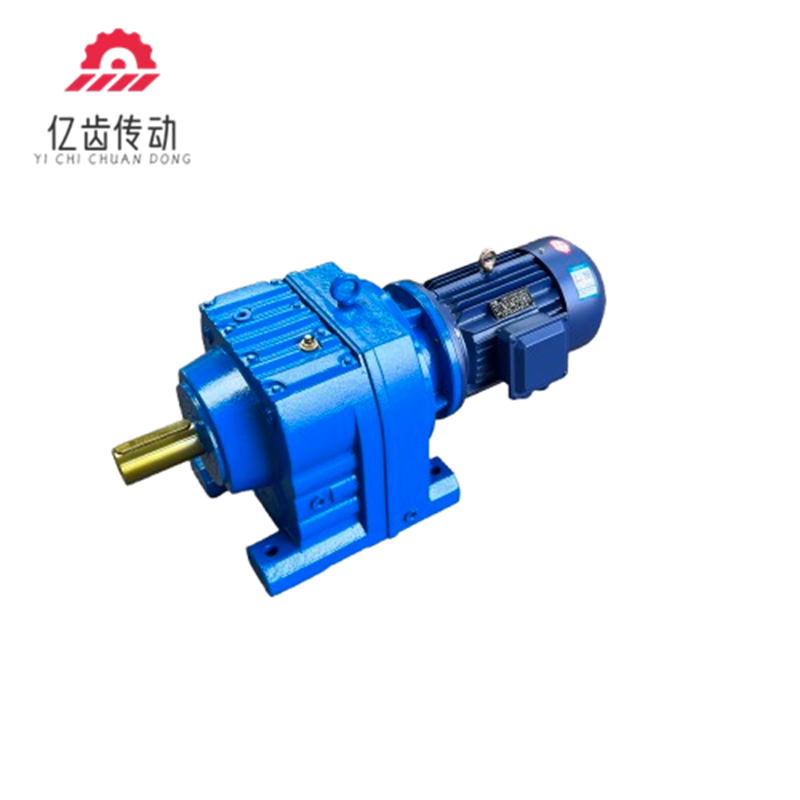

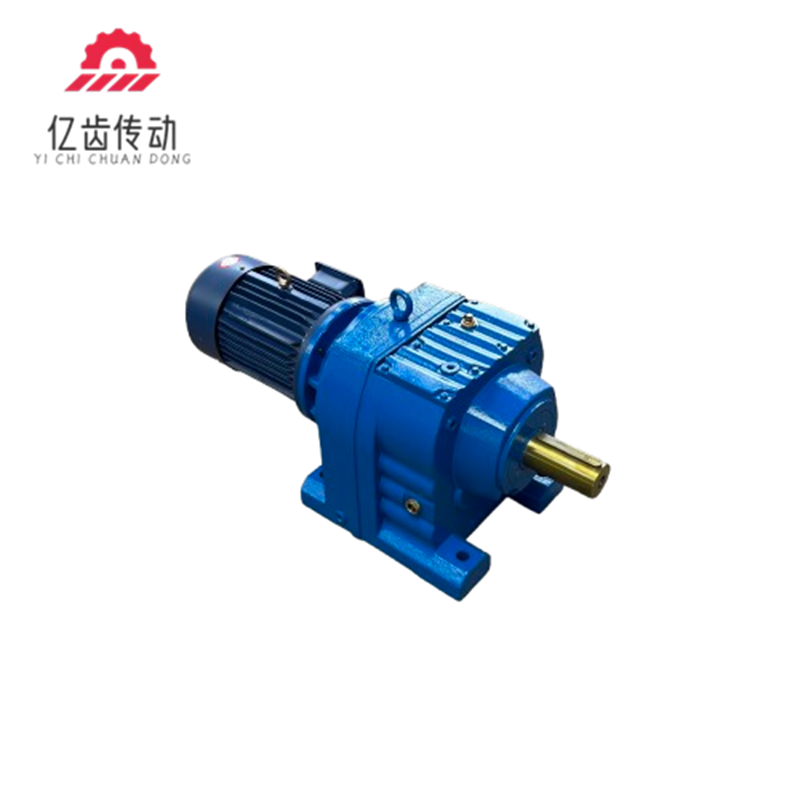

R斜齿轮减速机型号参数

   R107-Y15-4P-32.40-M1为例：

• “R”表示R系列齿轮减速机。

• “107”是机型号。

• “Y”为电机代号，Y表示普通电机。

• “15-4P”代表功率、极数。

• “32.40”是传动比。

• “M1”表示安装形式。

  基本型号

• R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167、R177。

  性能参数

• 功率范围：0.12kW～160kW。

• 扭矩范围：1.4N·m～23200N·m。

• 传动比：二级为5～24.8、三级为27.2～264、R/R组合可达18125。

• 平均效率：二级96%、三级94%、R/R组合85%。

• 输出转速：0.06r/min～1090r/min。

• 安装方式：底坐式和大小法兰式安装。

• 输入方式：直联电机，轴输入和联接法兰输入。

• 输出方式：实心轴输出。

  R系列减速机特点

• 传动性能优越：采用斜齿轮传动，传动比分级精细，范围覆盖1.30-289.74，可根据需要任意选取；平均效率二级达96%、三级达94%、R/R组合平均效率为85%。

• 运行平稳低噪：齿轮经高精度磨齿机磨削加工，齿面精度高，传动平稳，振动小、噪音低。

• 承载能力较强：齿轮采用优质合金钢，表面经渗碳淬火硬化处理，再加上整体式铸造箱体，结构刚度好，可承受较高的径向载荷，R基本型扭矩范围85-18000Nm。

• 安装灵活多样：有底脚安装、法兰安装等多种方式，且法兰有大小之分，方便用户根据不同的设备和工况进行选择。

• 设计先进合理：采用模块化设计，有极多的电机组合、安装形式和结构方案，可实现机电一体化，节省空间，能很好地满足不同的使用工况。

• 防护性能良好：防护等级通常为IP55，能够完全防止粉尘和水的侵入，可在恶劣的工业环境下稳定工作。

  工艺

• 材料选用：齿轮常用20CrMnTi等优质合金钢；输出轴一般用40铬或45钢；箱体采用灰铁200或灰铁250等高强度铸铁；平键采用45钢。

• 齿轮加工：材料经过锻造后，进行滚齿加工，形成齿轮的基本齿形，最后通过磨齿工艺，使齿轮精度达到6级，表面经渗碳淬火硬化处理，精磨后保持齿面硬度HRC60，硬层厚度＞0.5mm。

• 箱体制造：通过制模、造型、熔炼、浇注等铸造工艺得到箱体毛坯，再进行机加工，加工出安装孔、轴承孔、连接面等，保证尺寸精度和表面质量。

• 装配工艺：零部件清洗后，按严格工艺组装，精确控制轴的平行度、齿轮啮合间隙等，装配后进行空载和负载试验，检查减速机的运行状况。
