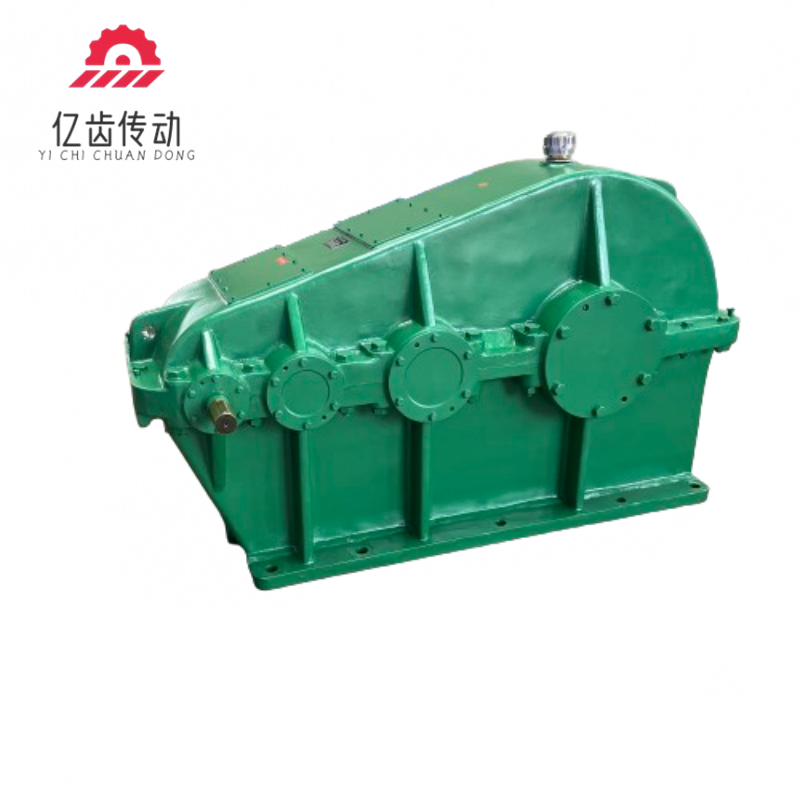

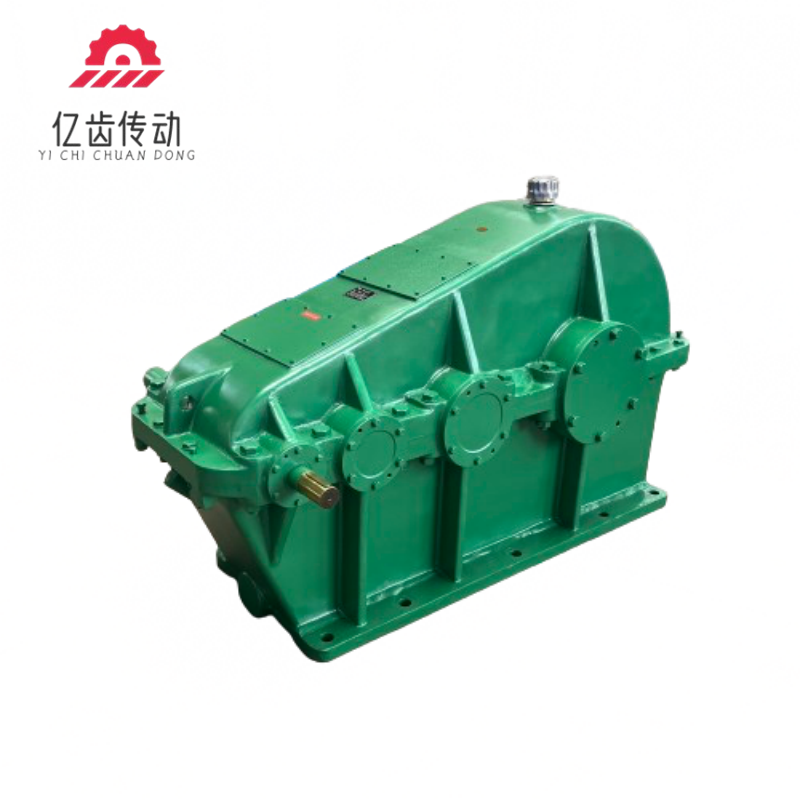

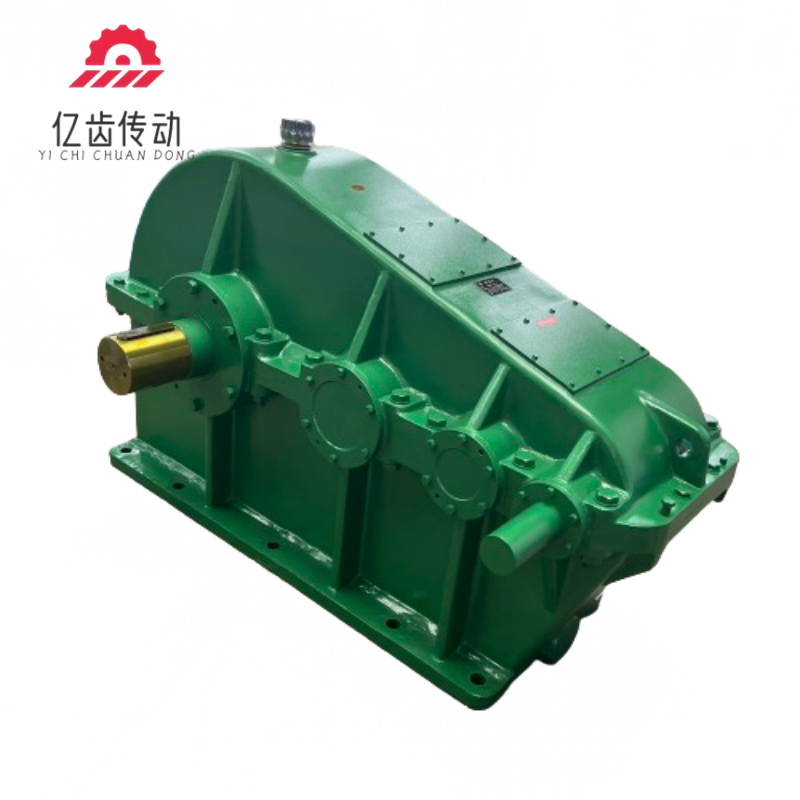

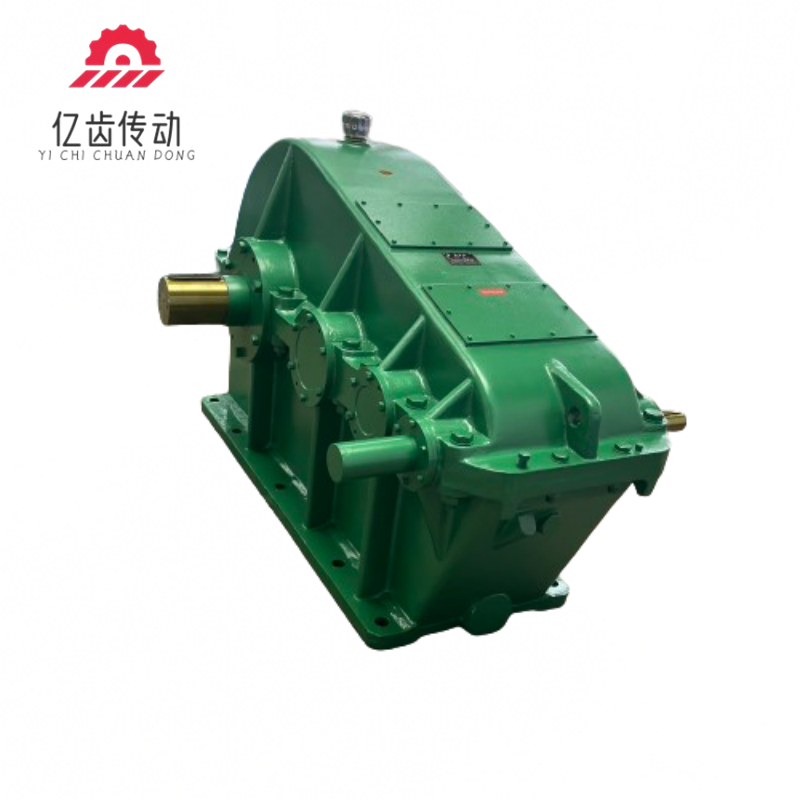

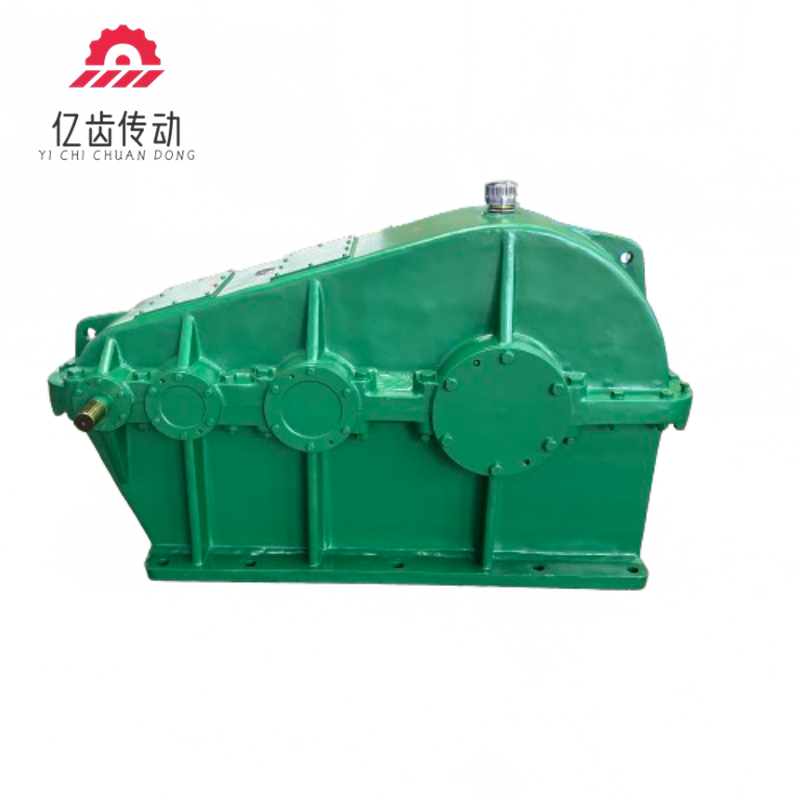

ZS中硬齿面减速机型号参数

• ZS中硬齿面减速机有9种规格，名义中心距为500、650、750、825、950、1100、1250、1450、1650。

• 传动比：每种规格均有16种传动比，分别是50、56、63、71、80、90、100、112、125、140、160、180、200、224、250、280。

•五种配置型式和二种低速轴轴端型式。

• 输入转速：一般输入转速不大于1500r/min。

• 齿轮圆周速度：不大于20m/s。

• 工作环境温度：一般为-40～+45℃，低于0℃时，启动前润滑油应预热至0℃以上。

   ZS型减速机特点

• 传动高效：采用渐开线圆柱齿轮传动，传动效率高。

• 承载性强：齿轮采用高强度合金钢，经过热处理，箱体采用优质铸铁或铸钢，刚性好，能承受较大的扭矩和冲击力。

• 运行平稳：齿轮经过精密加工和装配，啮合精度高，振动小、噪音低。

• 维护方便：结构简单，易于拆卸和组装，便于日常维护和检修。

  工艺

• 材料选用：齿轮用45钢或40Cr等中碳钢或中碳合金钢，进行调质、淬火等热处理，提高强度和耐磨性；箱体采用HT200、HT250等灰铸铁，具有良好的铸造性能和减震性。

• 齿轮加工：通过锻造制坯，提高材料致密度和机械性能；采用滚齿、插齿等工艺加工齿形，再经磨齿提高精度，使齿面粗糙度和精度达到设计要求。

• 箱体制造：采用砂型铸造或树脂砂铸造工艺，制造出箱体毛坯，然后进行铣削、镗削等加工，保证轴承孔的尺寸精度和位置精度，以及箱体结合面的平面度。

• 装配工艺：零部件清洗后，按工艺要求组装，精确控制齿轮啮合间隙、轴承游隙等，确保减速机的运行性能。装配后进行空载和负载试验，检查减速机的温度、噪音、振动等指标。
