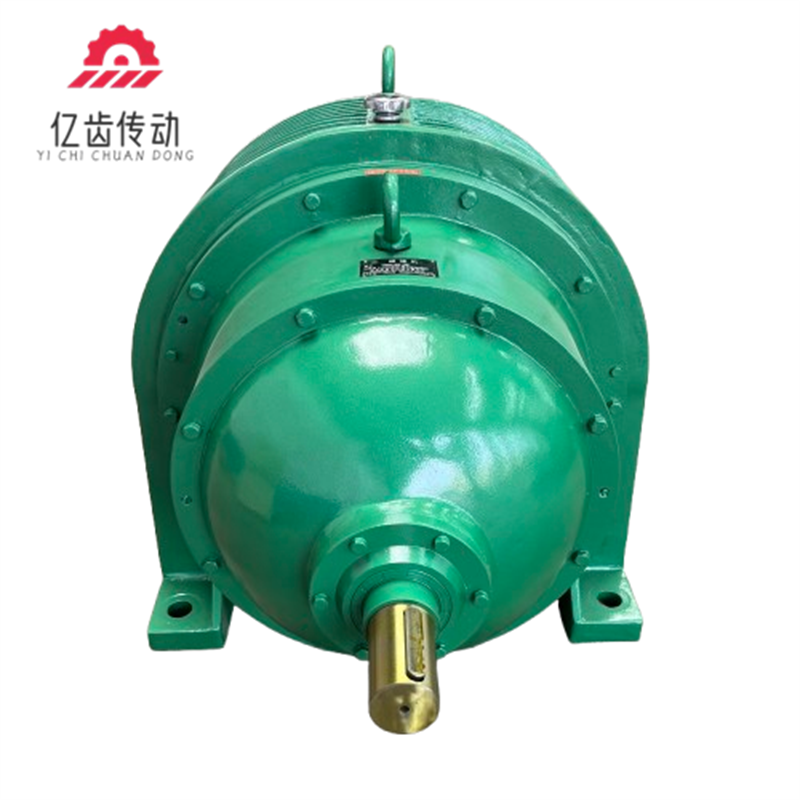

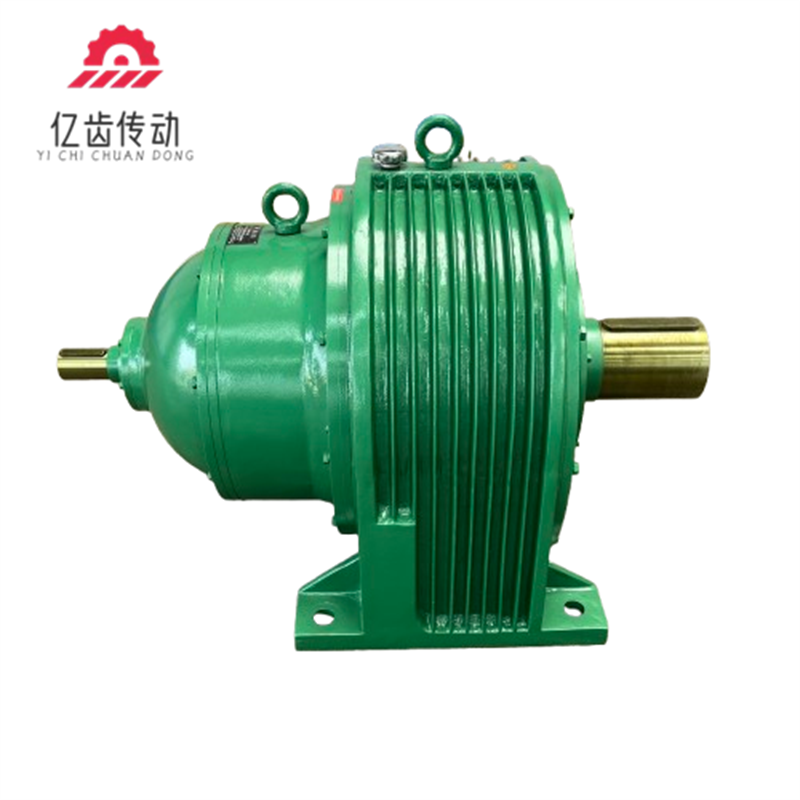

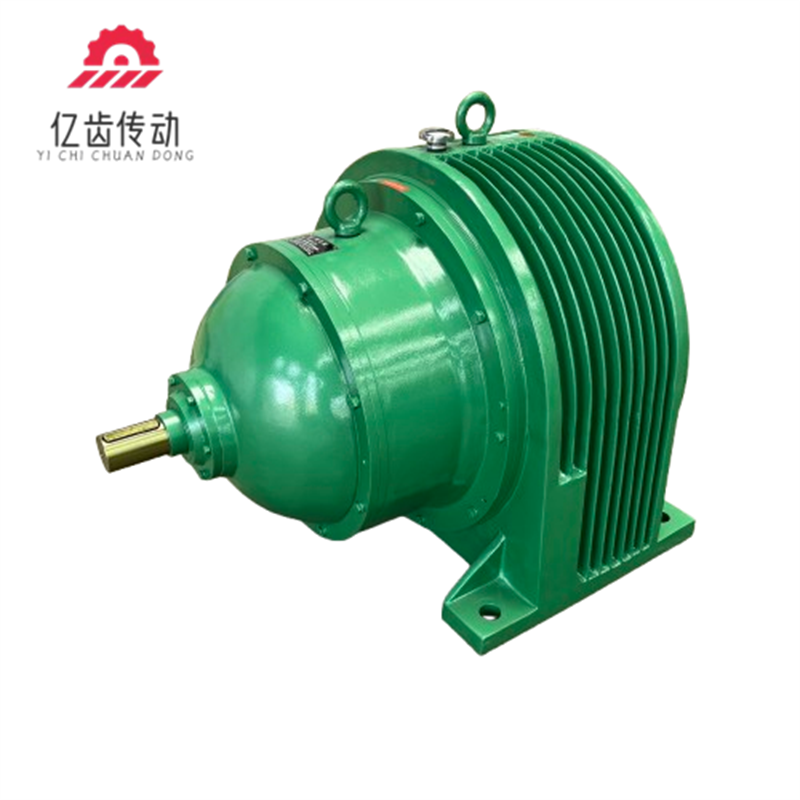

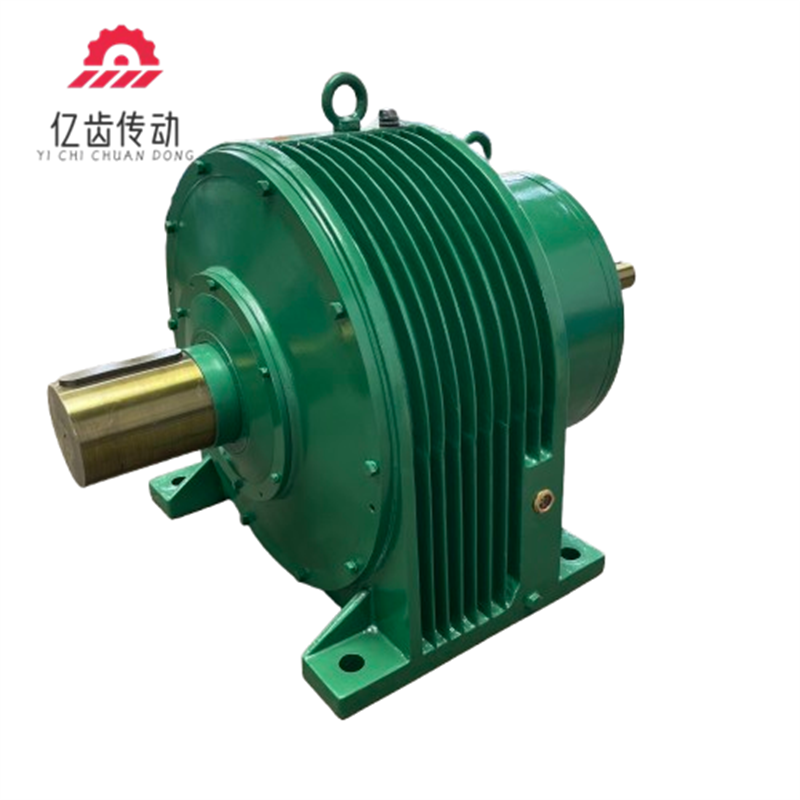

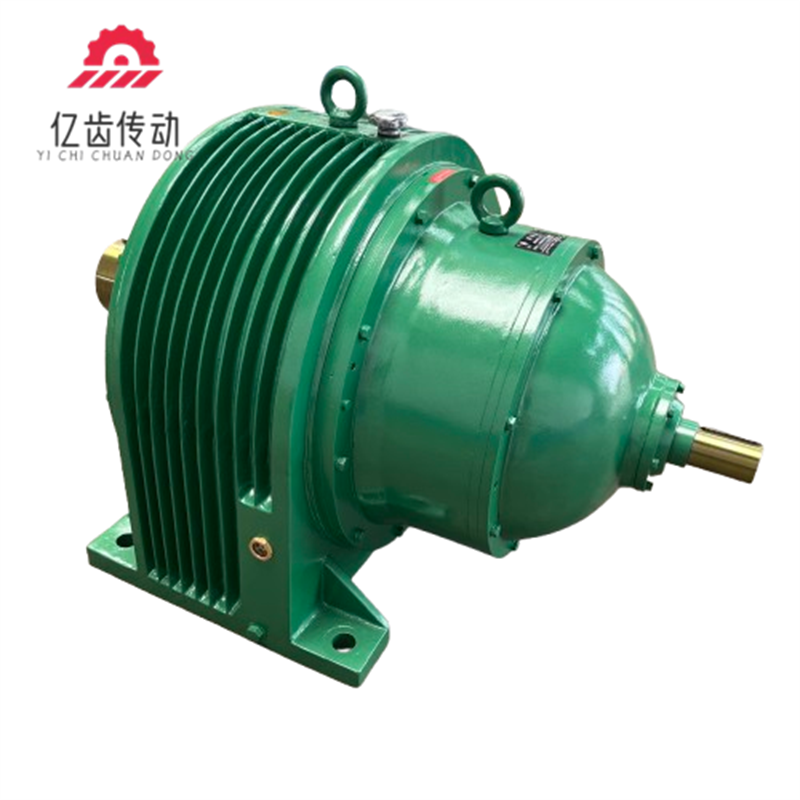

NGW行星齿轮减速机型号参数

• NGW行星齿轮减速机单级有12种规格，NGW11、NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW101、NGW111、NGW121。

• NGW行星齿轮减速机双级有9种规格，NGW42、NGW52、NGW62、NGW72、NGW82、NGW92、NGW102、NGW112、NGW122。

• NGW行星齿轮减速机三级有6种规格，NGW73、NGW83、NGW93、NGW103、NGW113、NGW123。

• 传动比：单级每种规格均有14种传动比，分别是2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2。

• 传动比：双级每种规格均有22种传动比，分别是14、16、18、20、22.4、25、28、31.5、35.5、40、45、50、56、63、71、80、90、100、112、125、140、160。

• 传动比：三级每种规格均有22种传动比，分别是180、200、224、250、280、315、355、400、450、500、560、630、710、800、900、1000、1120、1250、1400、1600、1800、2000。

  NGW减速机特点

• 传动比大：传动比范围通常在2.8-2000。

• 结构紧凑：采用行星齿轮传动，由太阳轮、行星轮、内齿圈和行星架组成，输入轴与输出轴同轴，能有效减少空间占用、减轻重量。

• 传动高效：单级行星齿轮减速机效率达97％-98％，两级达94％-96％，三级达91％-94％。

• 承载性强：结构设计合理，主要零件采用优质合金钢，可承受较大载荷，传递功率范围从小于1KW至1300KW甚至更大。

• 运行平稳：采用齿式浮动机构使行星轮载荷均匀分配，且齿轮啮合精度高，运行平稳、振动小、噪音低。

• 安装灵活：有多种安装方式，能适应不同设备的安装需求和工况。

  工艺

• 材料选用：主要零件采用20CrMnTi等高强度低碳合金钢，经渗碳淬火处理，齿面硬度达HRC54-62；箱体一般用HT250等高强度铸铁。

• 齿轮加工：经过锻造制坯后，进行滚齿形成基本齿形，再经磨齿工艺提高精度，对齿轮进行渗碳淬火，使齿面获得高硬度和良好耐磨性。

• 装配工艺：零部件清洗后，按严格工艺进行组装，精确控制太阳轮与行星轮、行星轮与内齿圈的啮合间隙等，装配后进行空载和负载试验，检查减速机的运行状况、噪音、温度等指标。
